碳納米管薄膜定義

碳納米管薄膜是經過物理或化學方法，填充自由排列的碳納米管陣列形成的二維碳納米管網絡結構。碳納米管薄膜具有很好的力學性能，電學性能和獨特的導熱性能，化學性質穩定，是未來可預知的將被廣泛使用的新興材料之一。

     國內可以大批量制備碳納米管薄膜的捷迪納米科技有限公司，已將碳納米管薄膜應用于智能穿戴行業。

性能表格

目錄

1  發現歷史

2  結構特征

3  理化性質

4  制備方法

5  主要應用

發現歷史

1991年，日本NEC公司的飯島澄男(Iijima) 用高分辨透射電鏡觀察到了碳納米管并在Nature雜志上進行了報道。

1972年，通過對苯等蒸發碳氫化合物的熱分解的平均-，成功生長出碳纖維，為FCCVD方法的發展奠定了基礎。

1998年，為了實現高質量單、低成本的大規模合成，Cheng及其同事首次報道了一種采用改進的FCCVD工藝的新型合成方法。

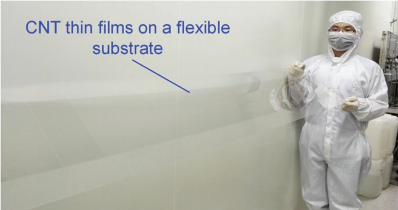

2005年，Baughman研究組在Science雜志上報道了從碳納米管垂直陣列中連續地抽出碳納米管透明薄膜，薄膜長度可達米級。

2016年 中科院蘇州納米所先進材料部李清文團隊首次利用共軛小分子4HP實現高純度半導體性碳納米管的高效分離，并且這種共軛小分子具有光降解性可用于制備表面“干凈”的碳管薄膜。

隨著碳納米管的發現，FCCVD方法得到了用于合成碳納米管的方法。CNT組裝的結構控制和連續制備是FCCVD法合成CNT的主要發展方向。經過20多年的快速發展，F(xiàn)CCVD工藝已發展成為大規模制備CNT薄膜和纖維的重要技術，并在一些應用領域取得了工業生產成果。

結構特征

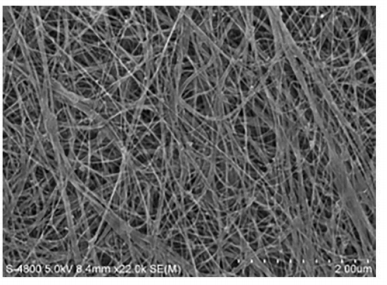

   碳納米管(Carbon nanotube，CNT)，是由石墨片卷曲而形成的無縫中空管體。碳納米管中的碳原子以sp2方式進行雜化成鍵，以六元環為基本結構單元，這使得碳納米管具有很高的楊氏模量，是具有高斷裂強度的材料，在彎曲情況下不容易損壞。碳納米管薄膜是由單個碳納米管形成的宏觀薄膜結構，性能與碳納米管構型、取向、缺陷程度、長徑比等相關。

理化性質

力學性能

FCCVD方法制備的碳納米管薄膜拉伸強度達到了9.6Gpa，彈性模量20Gpa。同時保持非常好的柔韌性，可10萬次彎折。

電學性能

濕法制備的碳納米管薄膜方塊電阻約為130 ?·sq?1，透光率為69%，并且通過控制浸漬的次數，可以很容易地調整薄膜的透明度和薄膜阻。另采用噴涂法可制備出導電率達到2100 S·cm?1的碳納米管薄膜。

載流容量

碳納米管薄膜的載流容量可以最高可以達到1GA/cm2，銅線在1000kA/cm2時即燒毀，因而可以適配非常高的電壓。

高溫穩定性

碳納米管薄膜真空中可穩定至2800℃，空氣中可穩定至650℃，加熱方式為面加熱，能量利用率較傳統加熱方式更高。

制備方法

碳納米管薄膜制備方法包括濕處理和干處理。

濕法處理方法一般涉及表面活性劑吸附和超聲分散、超離心等高能過程，更進一步劃分為以下：

真空過濾法

通過超聲獲得在水中均勻分散的碳納米管溶液，再通過真空抽濾的方法使碳納米管沉積在濾膜上形成薄膜，在用去離子水沖洗后，得到干凈的碳納米管薄膜。

浸涂法

浸涂法是將基底浸入碳納米管分散液中使碳納米管吸附在基底上，一段時間后將其從溶液中拿出，待干燥后自然成膜從而得到連續的碳納米管薄膜。

電化學沉積法

通過電場實現了排列規則的碳納米管薄膜的制備

自組裝法
  自組裝是指基本結構單元(單根碳納米管)自發形成有序結構的一種技術。

干法制備碳納米管薄膜，主要包括兩種方法：

抽膜法

從碳納米管垂直陣列的基體中直接抽取、拉絲形成碳納米管薄膜。

化學氣相沉積法

從漂浮的催化劑化學氣相沉積(FCCVD)體系中沉積CNT薄膜。

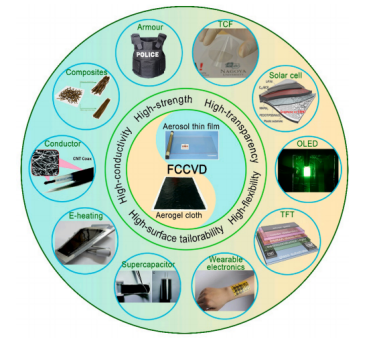

主要應用

智能穿戴

碳納米管薄膜具備優異的電熱轉化特性，且輕薄、柔軟、耐水洗，與織物有非常好的相容性，是可穿戴加熱的理想材料。

2022年冬奧智能加熱服裝關鍵技術研討會在北京服裝學院召開，交流了“國內智能加熱技術”研究進展的情況。

透明導電薄膜

單壁碳納米管（SWCNT）相互搭接形成的二維網絡結構具有柔韌、透明、導電等特點，制備的透明的碳納米管薄膜可以用于觸控屏、平板顯示器、光伏電池、有機發光二極管等電子和光電子器件。

柔性壓力傳感器

碳納米管薄膜或粉體與高彈性的高分子材料復合，制備出電阻隨壓力線性變化的柔性壓力傳感器。

輕質屏蔽薄膜

柔性輕量化、厚度最小、機械性能優異、可靠性優異的高性能電磁干擾屏蔽材料是第五代(5G)通信領域的高度要求，但制造難度極高。碳納米管薄膜具有優異的機械性能和超高的屏蔽效能，是制備輕質屏蔽膜的理想材料。

其他

碳納米管薄膜在軍工、化工、復合材料、航空航天、電子器件等領域，都展示非常大的應用潛力。
